S7 用于接入 Siemens PLC，例如 S7-300/400、S7-1200、S7-1500。平台通过 PLC4X 连接 PLC，按点位地址采集 DB、M、I、Q 区数据。

S7 工业采集主线

第一次接 Siemens S7，按这 7 步走

01先让 PLC 允许外部读取

确认 PLC

确认平台能访问 PLC IP，端口 102 可达，Rack/Slot 和访问权限正确。

02先定义业务属性

建工业产品

接入方式选 工业采集，工业协议选 Siemens S7，建物模型属性。

03Rack/Slot 错了会直接连不上

创建设备

在设备连接配置里填 host、port、rack、slot。

04端点运行中才继续

生成端点

保存连接设置后生成端点，并启动端点查看运行状态。

05地址区、偏移、类型要对齐

配置点位

把属性绑定到 %DB1.DBD4:REAL、%M10.0:BOOL 这类地址。

06先用默认参数跑通

创建采集组

绑定点位，设置轮询周期、超时和单批点数。

07写 PLC 前先小范围验证

预览和写入

预览采样值；读写点位再用写入和回读确认闭环。

1. PLC 侧先确认

检查项	说明
网络可达	平台或采集网关能访问 PLC IP
端口	默认 102
Rack/Slot	常见 0/1，实际以 PLC 型号和项目为准
DB 地址	使用绝对地址时，DB 要能按偏移读取
S7-1200/1500	通常需要允许外部访问或开启 PUT/GET 通信

先确认 PLC 允许读，再配置平台。

2. 创建产品和设备

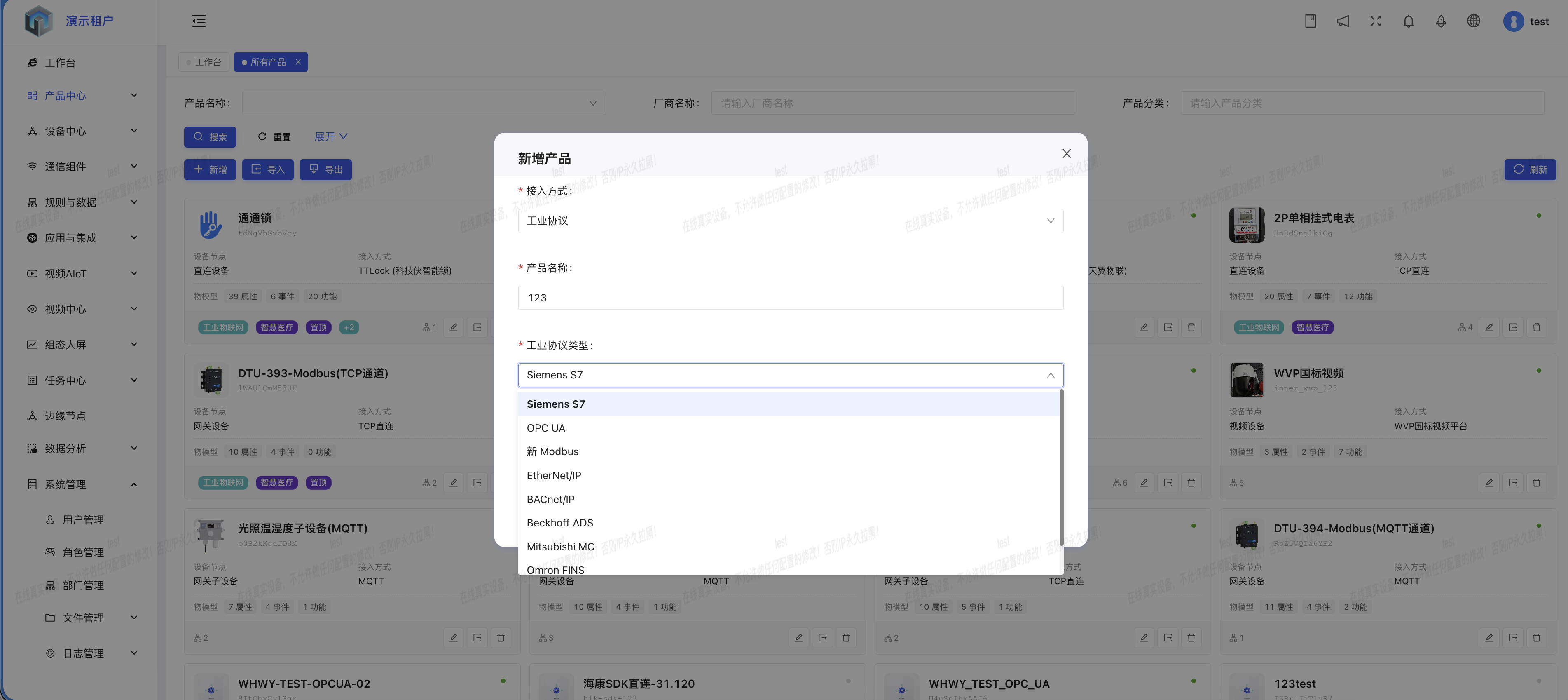

1. 产品管理 -> 新建产品，接入方式选 工业采集。
2. 工业协议类型选 Siemens S7。

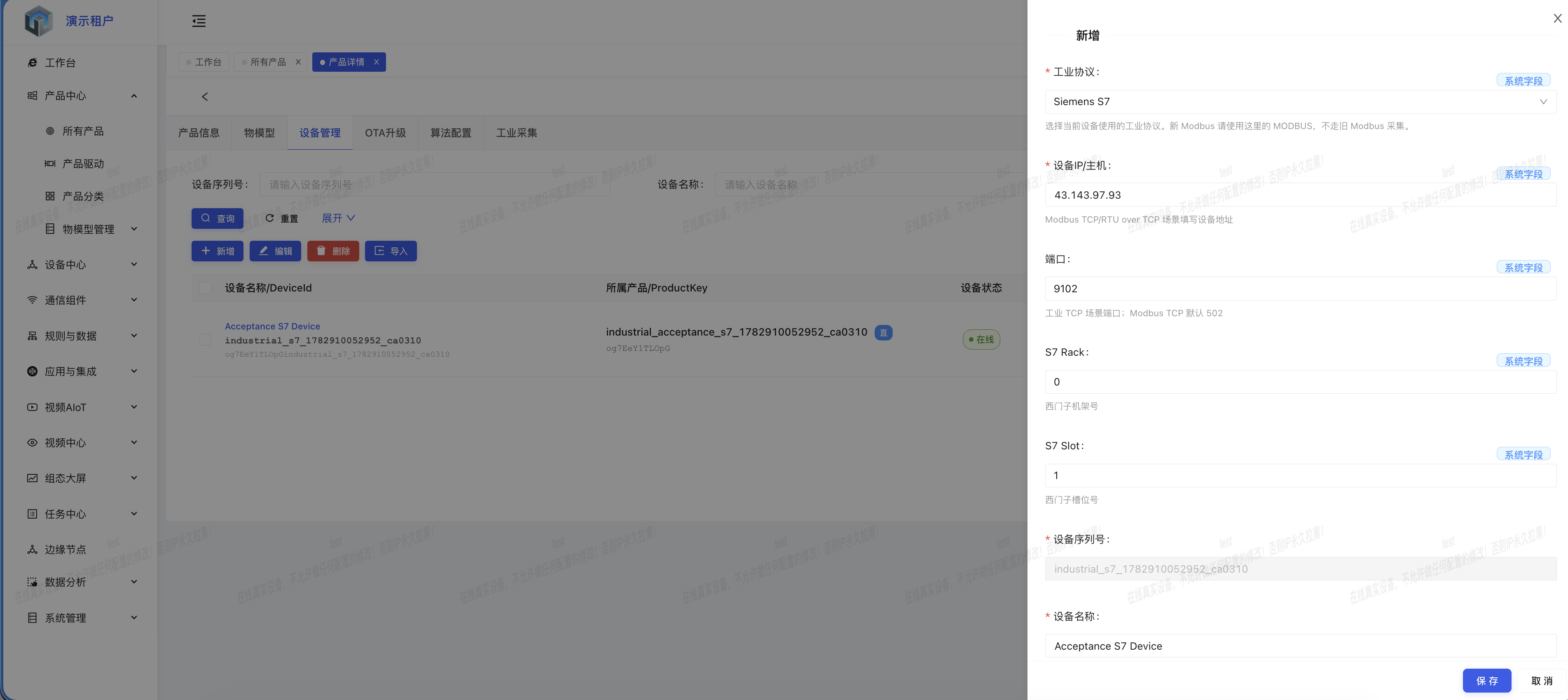

3. 建好物模型属性，例如 temperature、running、pressure。 4. 设备管理 -> 添加设备，创建 PLC 设备。 5. 进入 设备详情 -> 工业采集 -> 连接设置。

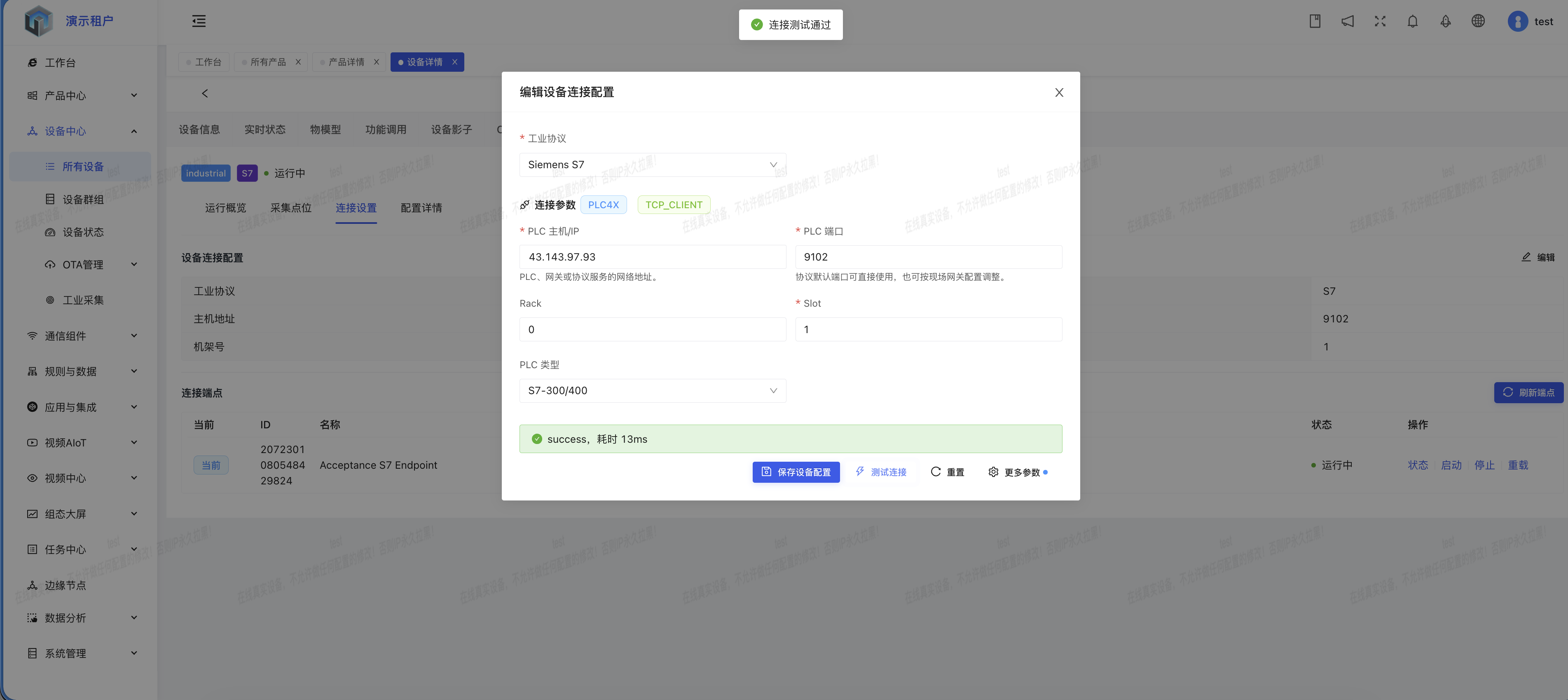

3. 填连接参数

字段	示例	说明
PLC 主机/IP	192.168.1.10	PLC 地址
PLC 端口	102	S7 默认端口
Rack	0	机架号
Slot	1	槽位号
PLC 类型	S7-1200	不确定可先选接近型号
连接超时	5000	毫秒

保存后点击 测试连接。

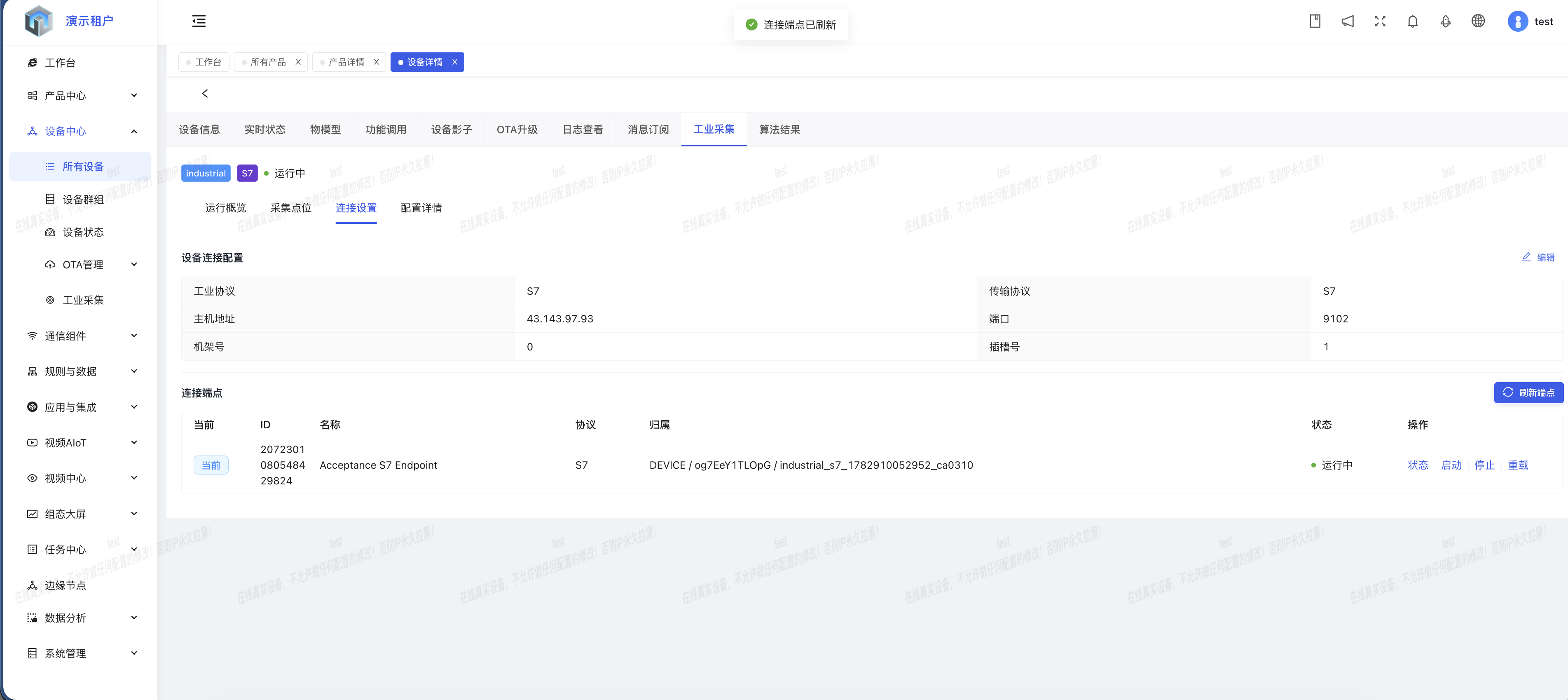

4. 生成端点

连接测试通过后，点击 生成端点。端点生成后启动端点。

成功标志：端点状态变为 运行中。

5. 配点位地址

优先用页面的地址模板生成。

地址示例	含义
%DB1.DBX0.0:BOOL	DB1，第 0 字节第 0 位，布尔值
%DB1.DBW2:INT	DB1，第 2 字节开始，16 位整数
%DB1.DBD4:REAL	DB1，第 4 字节开始，32 位浮点
%M10.0:BOOL	M 区，第 10 字节第 0 位
%MW100:INT	M 区，第 100 字节开始，16 位整数
%MD104:DINT	M 区，第 104 字节开始，32 位整数

类型要和 PLC 变量真实类型一致。

平台类型	常见 PLC 含义
BOOL	位
BYTE	8 位
INT / UINT	16 位整数
DINT / UDINT	32 位整数
REAL	32 位浮点
LREAL	64 位浮点

BOOL 地址必须带 bit

BOOL 要写到位，例如 %DB1.DBX0.0:BOOL。只写到字节会读不准。

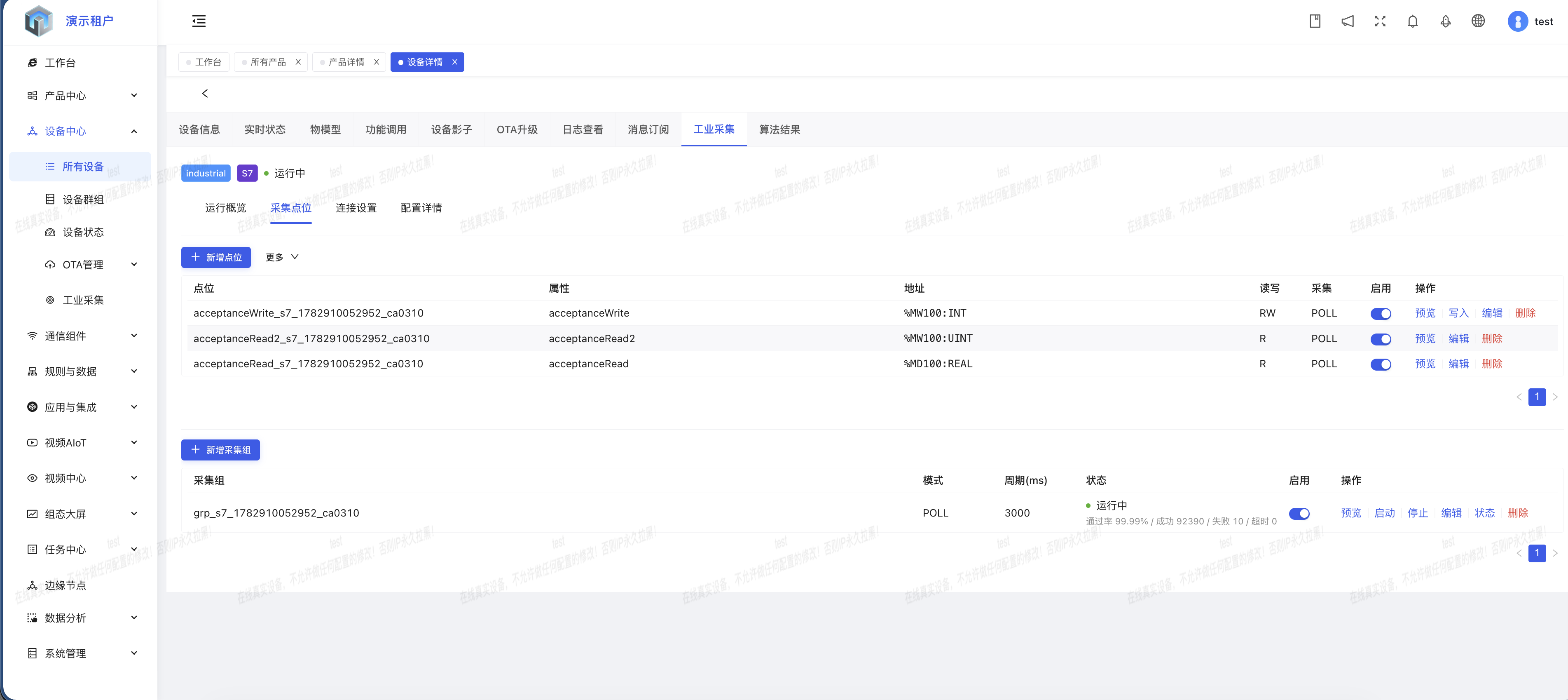

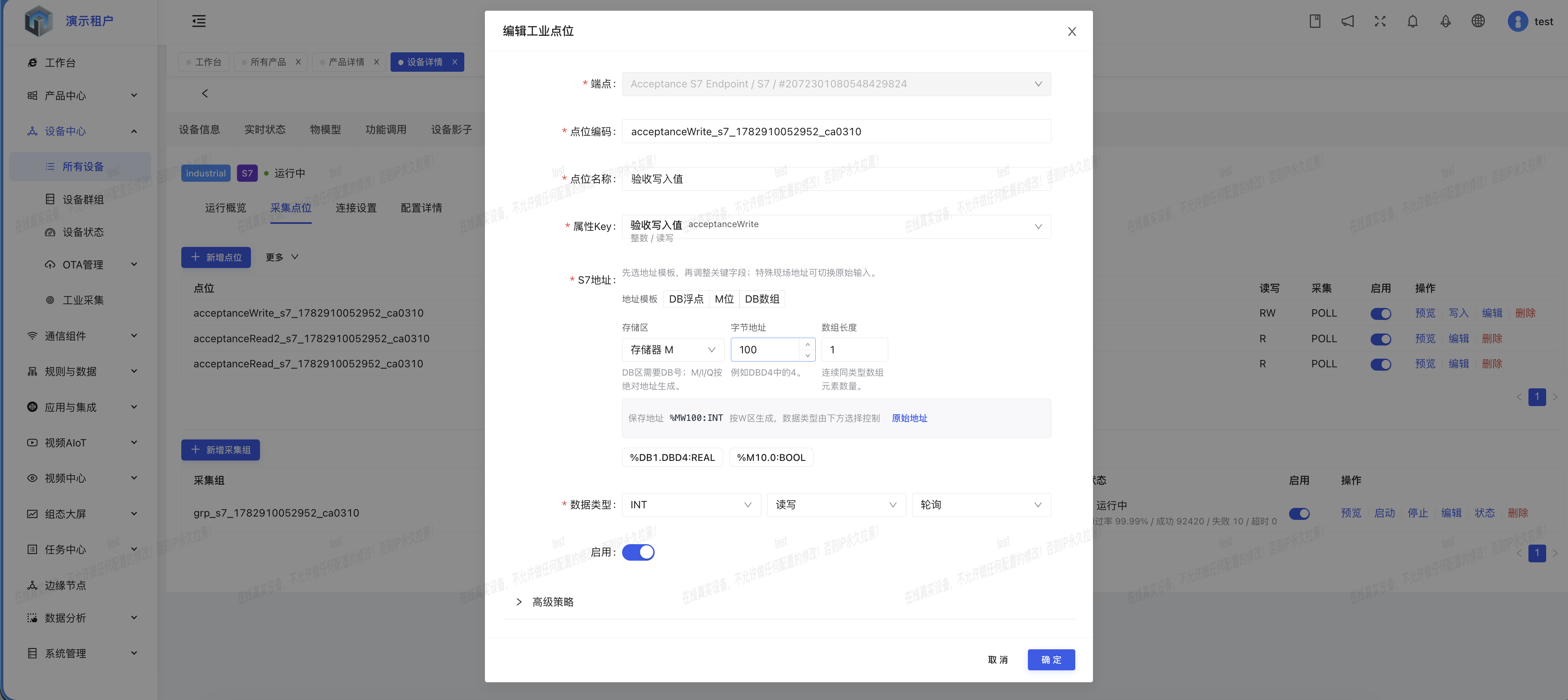

6. 点位绑定属性

在 采集点位 新增点位，或通过 物模型生成 批量生成后再调整地址。

字段	怎么填
属性Key	选择物模型属性
点位地址	选择 DB/M/I/Q 区和偏移
数据类型	和 PLC 变量类型一致
读写	需要写 PLC 时选 读写
采集	常用 轮询，也可选 订阅(托管轮询)

订阅(托管轮询) 不是 PLC 主动推送，本质是平台托管周期读取，适合在上层按订阅方式处理数据。

根据设备实际情况调整

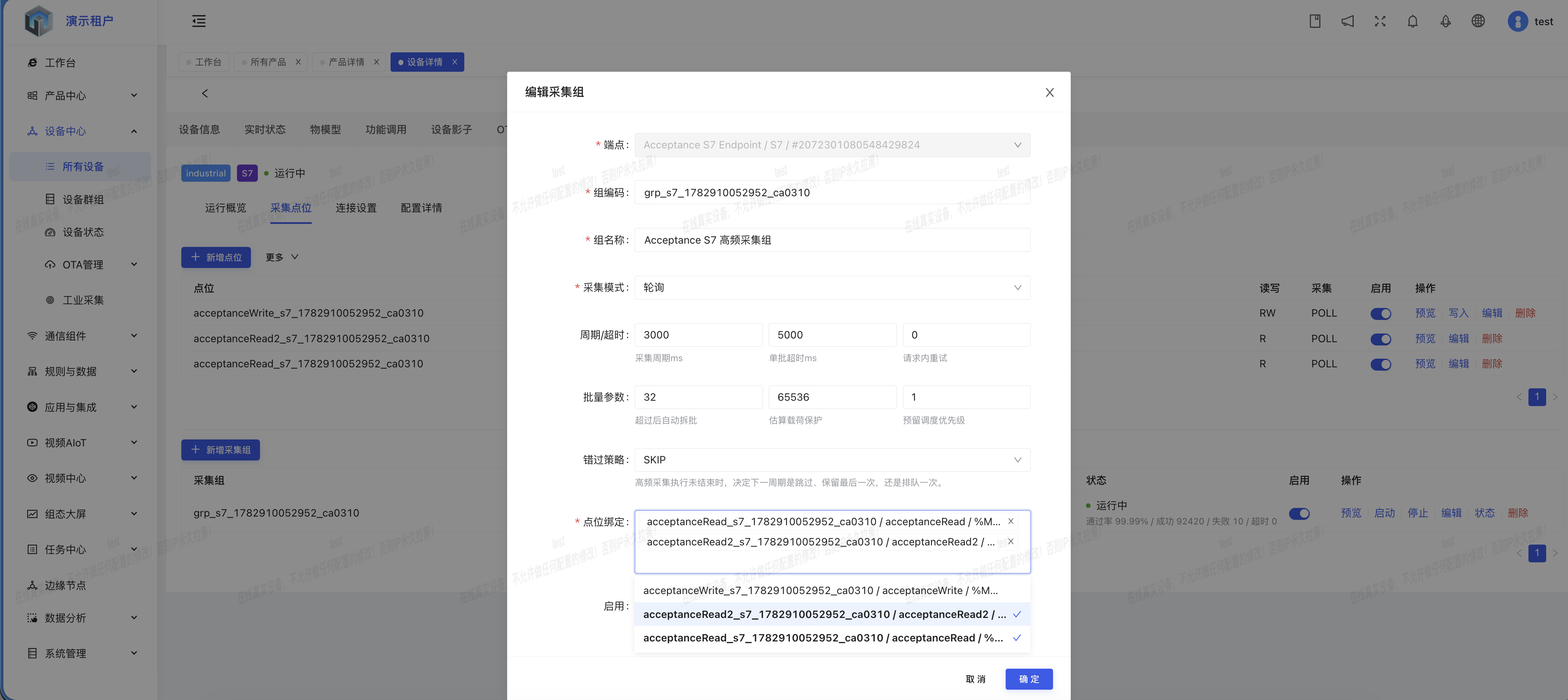

7. 创建采集组并启动

字段	推荐值
采集模式	轮询
采集周期	1000ms 起
单批超时	3000ms~5000ms
请求内重试	0~2
单批点数	先用默认值

保存后启动采集组，再点 预览。

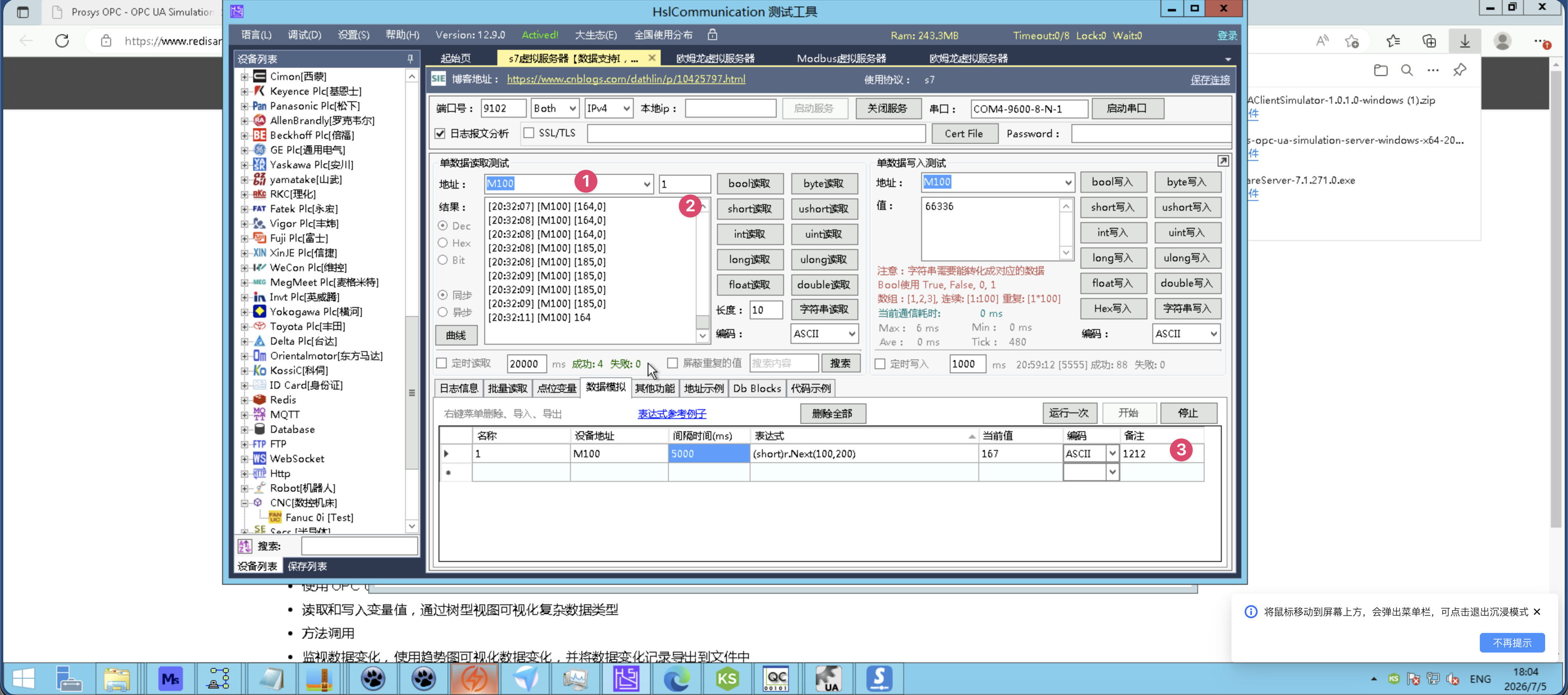

HslCommunication模拟器配置示例图

8. 验证

操作	看到什么算对
连接设置 测试连接	连接成功
点位 预览	单点有实时值
采集组 预览	一组点位都有值
写入	读写点位能下发并可回读

常见问题速查：

现象	优先检查
连接失败	IP、102 端口、Rack/Slot
DB 点位读失败	DB 是否允许绝对地址访问，偏移是否正确
BOOL 读不对	bit 偏移是否写成 0~7
REAL 数值异常	地址偏移或 PLC 类型是否对齐
